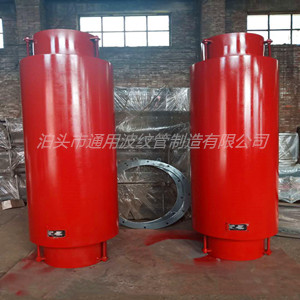

軸向外壓式波紋補償器（TWY型）

型號舉例：0.6TNY500×8F

注：疏水口的設置按用戶要求

表示：工作壓力0.6MPa,型號TWY軸向外壓式，公稱通徑為φ500，波紋管波數8個波紋，F:法蘭連接方式（接管連接方式則為J）

軸向外壓式波紋補償器是由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。

軸向型外壓式波紋補償器的

用途：本產品主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。

型號：本公司生產DN32-DN1600

壓力級別：0.1Mpa-2.5Mpa

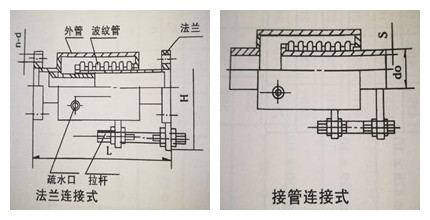

連接方式：1、法蘭連接式   2、接管連接式

軸向補償量：18mm-400mm

安裝使用事項：
   1、安裝時疏水口向下。
   2、現場安裝完后，拆除拉桿。

3、安裝是介質流向與補償器的流向標志一致。
